Na dožínkách v obci běží naráz ozvučení kapely, chladicí boxy s pivem, grily a dmychadla dětských atrakcí. Návštěvník s kočárkem vidí věnec, průvod a soutěže na trávníku. Z technického zázemí zpravidla vidí jen kabely v trávě. Pořadatelé přitom musí předem odhadnout, kolik proudu se na návsi spotřebuje, a podle toho zvolit zdroj.

Co na návsi odebírá proud

Zásuvky u obecního úřadu nebo hasičské zbrojnice počítají s běžným provozem. Na slavnosti se sejde mnohem víc spotřebičů najednou, než pro jaké je vedení dimenzované.

  • Pódium. Ozvučení kapely s aktivními reproduktory, mixážní pult, světla a případně projektor. Zvuk je citlivý na kolísání napětí, proto se pro něj vyplatí samostatný okruh.
  • Stánky. Chladicí boxy a výčepní zařízení běží celé odpoledne, grily, fritézy a kávovary odebírají proud ve vlnách podle toho, kdy se právě vaří.
  • Dětské atrakce. Skákací hrady potřebují dmychadlo, které musí běžet nepřetržitě, jinak hrad splaskne. K tomu se řadí kolotoče, malé pojízdné atrakce a osvětlení soutěžní plochy.
  • Ostatní. Nabíjení terminálů pro platby kartou, osvětlení cest a zázemí pro pořadatele.

Obec má na výběr několik cest. Může stánkařům přidělit zásuvky v okolních budovách, přivést dočasný přívod od distributora, nebo celou slavnost napájet z mobilního zdroje. První varianta se může zadrhnout na tom, že jistič v zásuvkové skříni vypne v nejhorší chvíli.

Jak se výkon plánuje

Plánování začíná soupisem spotřebičů a jejich příkonu. Příkon je uvedený na štítku každého zařízení a stánkaři ho obvykle znají, proto se vyplatí vyžádat si ho předem a ne až v den akce. Následující hodnoty jsou odhadnuté a slouží jako příklad, skutečná čísla se u každé slavnosti liší.

  1. Pódium se zvukem a světly 8 kW.
  2. Šest stánků po 4 kW, celkem 24 kW.
  3. Dvě dětské atrakce po 3 kW, celkem 6 kW.
  4. Osvětlení a zázemí 3 kW.

Součet činí 41 kW. Generátory se označují zdánlivým výkonem v kVA a při účiníku 0,8 to odpovídá zhruba 51 kVA. Rezerva 20 % na rozběh kompresorů v chladicích boxech a na budoucí rozšíření zvedne požadavek na přibližně 62 kVA. Rozběh se do součtu nepočítá podruhé, pokrývá ho právě tato rezerva.

Takový výpočet počítá s nejhorším případem, kdy běží všechno naráz. Gril nebo kávovar se ve skutečnosti zapíná a vypíná, takže průměrné zatížení bývá výrazně nižší. Stroj se proto dimenzuje na součet a spotřeba paliva se odhaduje podle průměru.

Odkud proud vzít a kam ho umístit

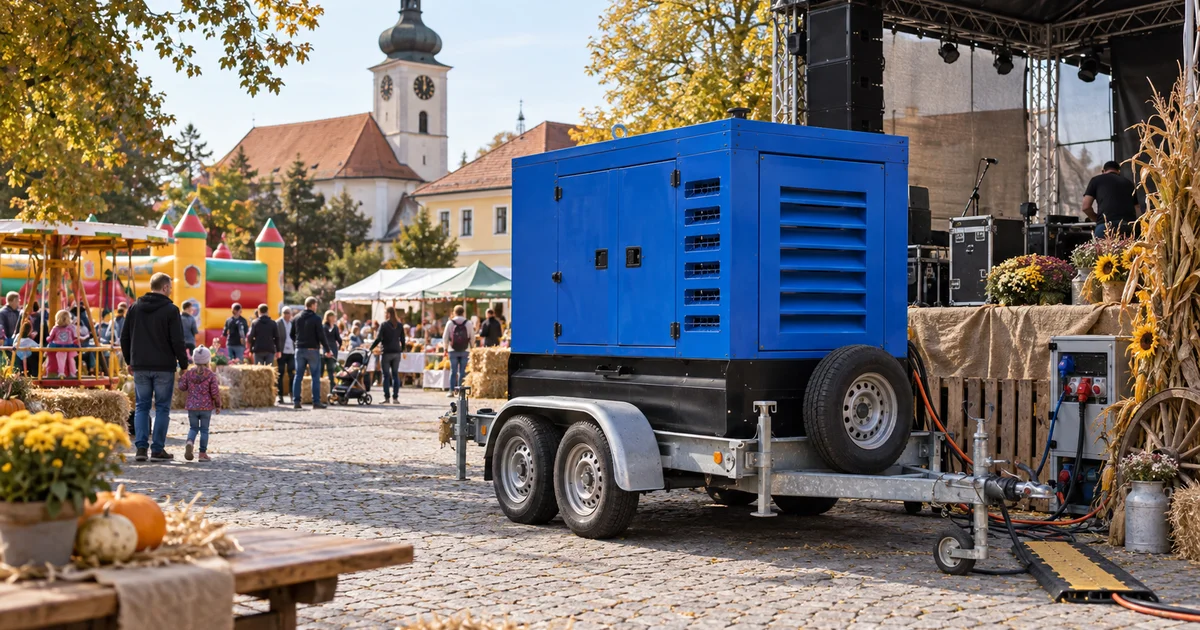

Pro slavnost s tímto příkonem dává smysl zdroj od 80 kVA. Nižší třída by po přičtení rezervy běžela na hranici zatížení. Takový stroj obec najde v nabídce půjčovny Valeon, kde se výkon vybírá na základě poptávky podle spotřebičů. Stroje jsou kapotované, na přívěsu, a většina flotily nese označení supersilent 65 dB. Hluk je přesto v okolí slyšet, takže se elektrocentrála umisťuje za pódium, pokud možno za budovu nebo za přívěs se zázemím. Vyplatí se také zvolit místo mimo dosah dětí, případně stroj oddělit provizorním oplocením.

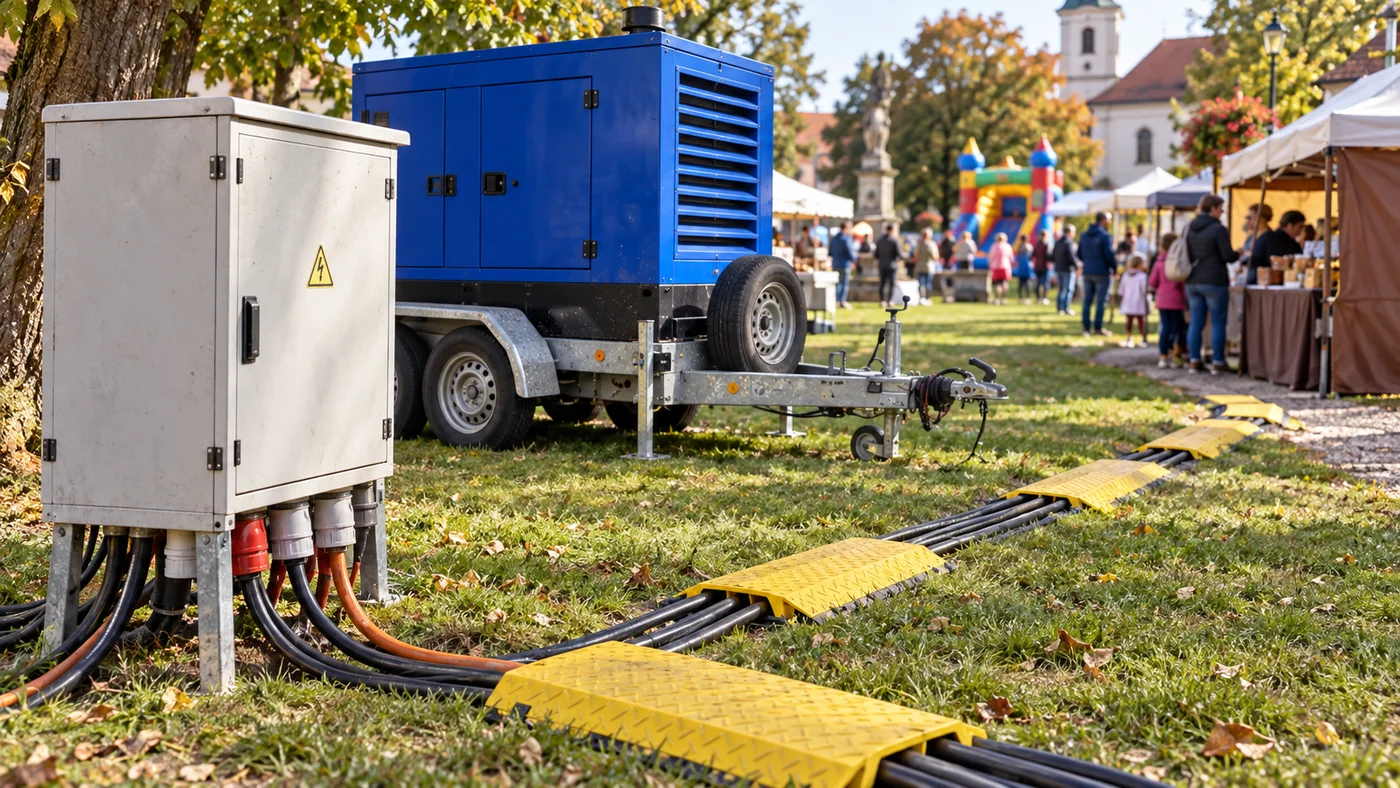

Rozvaděč a označené kabely vedené od elektrocentrály ke stánkům na návsi, v dálce dětské atrakce
  • Od zdroje vede hlavní rozvaděč a z něj samostatné vývody pro pódium, řadu stánků a atrakce. Porucha v jednom okruhu tak nevypne celou slavnost.
  • Kabely, kudy chodí děti a kočárky, se překrývají kabelovými přejezdy nebo vedou nad hlavami. Volně položený kabel na trávě je zdroj zakopnutí i poškození izolace.
  • Zásuvky ve stáncích mají být chráněné proudovými chrániči, protože se pracuje s vodou, vlhkou trávou a často za deště.
  • Pro dočasné instalace zábavních zařízení a stánků v lunaparcích, zábavních parcích a cirkusech existuje ČSN 33 2000-7-740. Její požadavky je rozumné přenést i na atrakce a stánky na návsi a s revizním technikem je dobré je probrat před akcí.

Palivo a den před slavností

Na sto kilowatthodin, které slavnost odebere, padne orientačně 25 až 30 litrů nafty. Pokud v našem příkladu průměrné zatížení činí polovinu součtu, tedy asi 20 kW, vychází za osmihodinový program zhruba 40 až 48 litrů. Při nízkém zatížení stroje spotřeba na kWh roste, skutečná hodnota tedy bývá spíše vyšší. Nádrž je proto dobré při přistavení zkontrolovat a doplnit, aby se palivo nemuselo tankovat uprostřed průvodu.

  • Předem se domluví, kdo bude mít zdroj na starosti a komu se volá při výpadku.
  • Pořadatelé si v den akce zjistí, kde jsou hlavní jističe a vypínač zdroje, aby je při potížích našel každý z týmu.

Příkony spotřebičů, rezerva a umístění stroje se dají vyřešit s předstihem několika dnů, takže v den slavnosti zbývá jen kontrola paliva a zapojení.
