Rodinný fotbalový turnaj vypadá zvenku nenáročně. Osm týmů složených z tatínků a dětí, deky na trávě, nafukovací branky pro nejmenší a stánek s grilem u okraje hřiště. Pořadatelé, kteří akci chystají poprvé, mohou zjistit týden předem, že se nejvíc hádají o zásuvku.
Jedna zásuvka na celé výletiště
Představme si obec, kde se turnaj pořádá poprvé. Výletiště u hřiště má jedinou zásuvku 230 V s jističem 16 A, zapojenou do sokolovny. Mělo se na ni vejít ozvučení pro komentátora a hudbu mezi zápasy, dva elektrické grily, tři chladicí boxy na nápoje, kávovar s varnou konvicí a večer osvětlení stánků.
Dva tatínci z pořadatelského týmu to v pátek večer zkusili s prodlužovacími kabely od sousedů. Ozvučení a chlazení běžely bez potíží. Ve chvíli, kdy jeden z nich zapojil první gril, jistič cvakl a výletiště zhaslo i s lednicí v kiosku. Jedna zásuvka 230 V s jističem 16 A zvládne trvale zhruba 3,7 kW, tedy 230 V krát 16 A. Ozvučení s chlazením dohromady berou 3,2 kW, gril s dalšími 2,0 kW už jistič nepustí.
Druhý tatínek, který se živí jako elektrikář, pak rozložil na trávě list papíru a začal psát, co všechno na turnaji poběží.
Co všechno běží a kolik to bere
Příkon se opisuje ze štítků na spotřebičích. U ozvučení se vychází z údajů výrobce zesilovače a reprosoustav. Modelové hodnoty pro turnaj vypadaly takto a u jiné akce se budou lišit.
| Spotřebič | Počet | Příkon celkem |
|---|---|---|
| Ozvučení s mixem a reprosoustavami | 1 sestava | 2,0 kW |
| Elektrické grily | 2 | 4,0 kW |
| Chladicí boxy na nápoje | 3 | 1,2 kW |
| Kávovar a varná konvice | 2 | 1,5 kW |
| Osvětlení stánků | 1 sada | 0,3 kW |
| Celkem | 9,0 kW |
Ke součtu se přičte rezerva zhruba čtvrtina. Pokrývá i rozběh kompresorů v chladicích boxech a spotřebič, který se na místě objeví navíc, například nabíječka. Rozběh se proto nepočítá zvlášť. Vychází přibližně 11 kW, tedy mnohem víc, než unese jedna zásuvka.
Stroj od 15 kVA a poptávka
Elektrocentrály se udávají v kVA a činný výkon v kW je u dieselových agregátů zhruba osm desetin tohoto čísla, při účiníku 0,8. Stroj s 15 kVA tedy dodá přibližně 12 kW, což příklad včetně rezervy pokryje.
Elektrikář měl po ruce několik údajů, se kterými pořadatelé oslovili půjčovnu elektrocentrál.
- Datum, hodiny provozu a předpokládaný celkový příkon ze seznamu spotřebičů.
- Místo konání, tedy obec a přístup na výletiště pro vozidlo s přívěsem.
- Počet zásuvek 230 V a případně zásuvek 400 V.
- Zda se pojede jen dopoledne, nebo až do večerního osvětlení.
Stroj o výkonu 15 kVA má třífázový vývod 32 A při 400 V. Elektrikář spotřebiče rozdělil po fázích tak, aby žádná nebyla přetížená. Jedna fáze dostala gril a chladicí boxy, druhá gril s kávovarem a třetí ozvučení s osvětlením stánků. Rozvod vedl přes proudové chrániče a před zahájením ho ověřil, protože kolem kabelů budou běhat děti.
Kam stroj postavit a co domluvit na místě

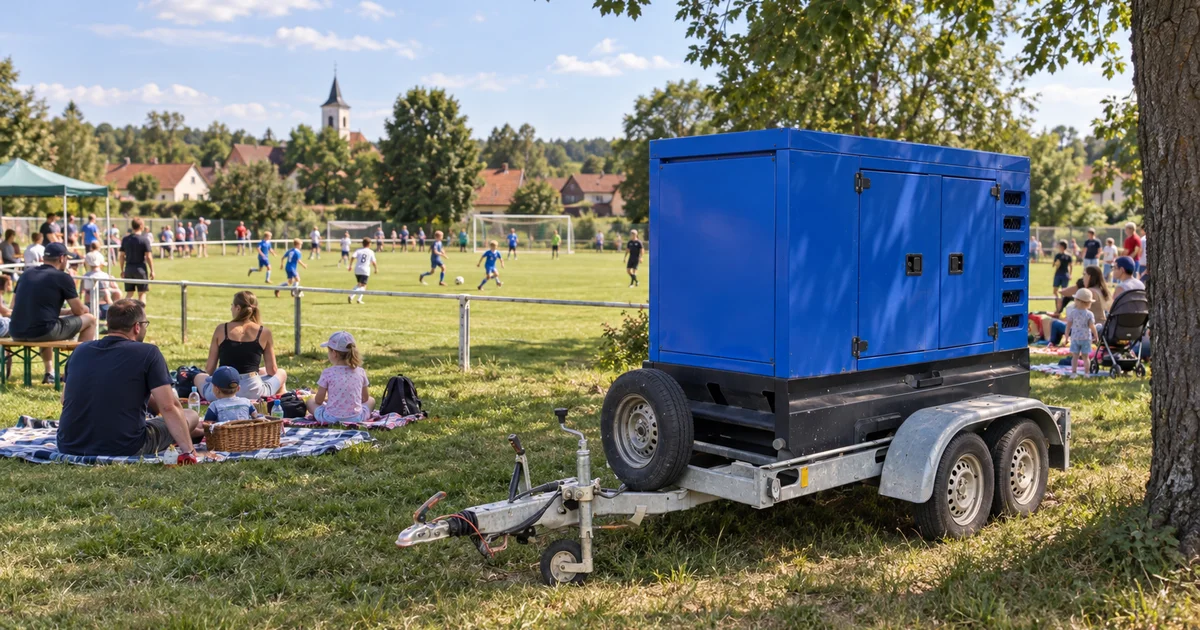

Stroj patří na rovný a únosný povrch, který drží i po dešti. Přívěs s kapotovanou elektrocentrálou váží u nejmenších strojů kolem tuny a na rozmoklé trávě se snadno zabořuje. Nejlépe se hodí okraj výletiště poblíž příjezdové cesty, ne střed dění.

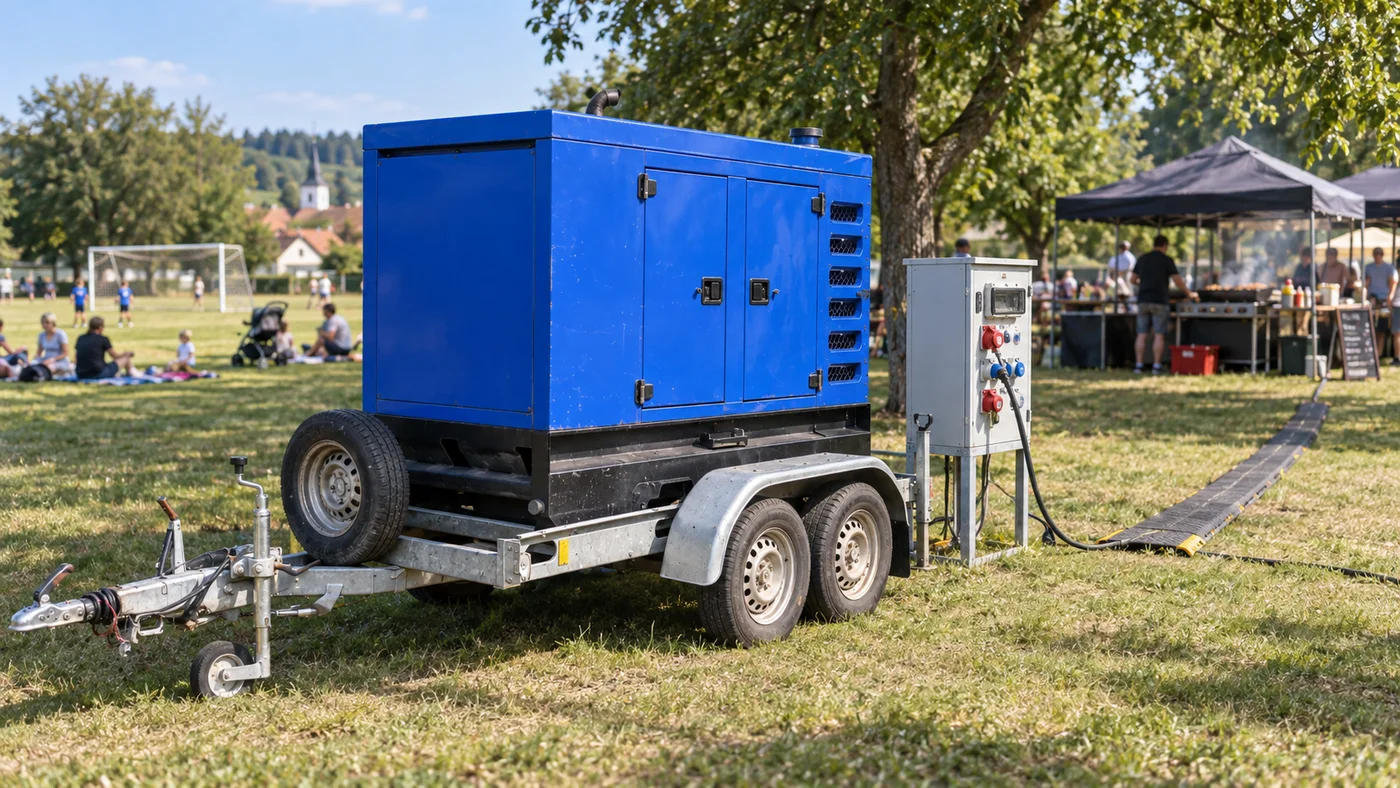

Kapotovaný stroj je tišší než obyčejný agregát, přesto ho pořadatelé postavili stranou od ozvučení i od dek, na kterých se sedí. Kolem něj vytyčili pás, do kterého děti nesmějí, a jeden z tatínků měl za úkol ho hlídat. Kabely přes cesty vedly pod plastovými přejezdy, aby o ně nezakopl rozběhnutý hráč ani kočárek.
Před akcí je dobré zjistit, kolik paliva bude v nádrži při zahájení a kdy se dá dotankovat mimo hlavní provoz. Stejně tak je třeba vědět, kdo na místě odpovídá za zapojení a odpojení.
Příští rok stačí tabulku opsat a upravit počty spotřebičů. Pořadatelé pak vědí, kolik kW a kolik zásuvek potřebují.
